Aula Cartografia

Orientação e Localização, Coordenadas Geográficas, Fusos Horários e Escala Cartográfica

OBS: Caso esteja usando smartphone, colocar na posição horizontal para melhor visualização.



LINK PARA DOWNLOAD DO SLIDE 👇🏼

CLIQUE AQUI

Introdução à Cartografia
Orientação e Localização
Localizar-se x Orientar-se
Rosa dos ventos
Pontos cardeais, colaterais e subcolaterais
Movimento aparente do Sol
Coordenadas Geográficas
Paralelos e meridianos
Latitude e longitude
Fusos Horários
O que é?
Como calcular
Fusos horários do Brasil
Escala Cartográfica
CálculoTipos de escala

Orientação e Localização
Localização é o endereço (onde?)
Orientação é como se faz para chegar ao endereço (como?)
ou seja
Para que alguém possa localizar nossa escola dizemos:
Rua Coronel Venerando Pereira, 144
Vila Floresta – Varginha/MG
Pode ser feita com recursos como as linhas imaginárias
Para que alguém chegue aqui sem se perder, é preciso orientá-la, utilizar ponto de referência, como:
Próximo ao cemitério
Os pontos cardeais auxiliam na orientação geográfica
Orientação pela rosa dos ventos
A rosa dos ventos representa os quatro sentidos fundamentais e os intermediários, que correspondem a volta completa do horizonte.
Pontos cardeais
E: este ou leste
N: norte
O ou W: oeste
S: sul
Pontos colaterais
Pontos subcolaterais
ENE: lés-nordeste
ESE: lés-sudeste
SSE: su-sudeste
NNE: nor-nordeste
NNO/NNW: nor-noroeste
SSO/SSW: su-sudoeste
OSO/WSW: oés-sudoeste
ONO/WNW: oés-noroeste
NE: nordeste
NO ou NW: noroeste
SE: sudeste
SO ou SW: sudoeste
Movimento aparente do Sol
É comum ouvir falar que o Sol “nasce” no leste e se “põe” no oeste, como se ele realizasse o movimento de translação como a Terra. Por isso, diz-se que se trata do movimento aparente do Sol.
Paralelos e meridianos
São linhas imaginárias, utilizadas para localizar com precisão países estados, cidades. Essas linhas se cruzam definindo pontos ou áreas de localização.
Norte,
Boreal ou Setentrional
Sul,
Austral ou Meridional
Paralelos: Linhas que dividem horizontalmente a Terra. A distância de qualquer ponto em relação a Linha do Equador recebe o nome de Latitude, e variam 0 a 90° a Norte ou a Sul.
Meridianos: Linhas que dividem verticalmente a Terra. A distância de qualquer ponto em relação ao Meridiano de Greenwich recebe o nome de Longitude, e variam de 0 a 180° a Leste ou a Oeste.
Oeste, Ocidente ou Poente
Leste, Oriente ou Nascente
Coordenadas Geográficas
Vimos que os paralelos e meridianos são linhas imaginárias traçadas sobre a superfície da Terra. Do cruzamento entre elas define pontos, posições precisas. Cada posição é como um “endereço”, identificado pela latitude (grau do paralelo) e pela longitude (grau do meridiano).
Fuso horários
Devido ao movimento de rotação (aproximadamente 24 horas), à inclinação do eixo e à forma esférica da Terra, recebemos iluminação do Sol de forma desigual. A consequência disso é num local ser dia e no outro noite.
Para evitar-se contratempos entre as pessoas de diferentes localidades do planeta, foi criado um sistema internacional de horários, definido pelos fusos horários. Com esse sistema, temos um padrão de sincronização e podemos calcular o horário em qualquer lugar do planeta.
Adotando-se os meridianos, definiram-se as faixas dos fusos horários, respeitando as fronteiras dos países.

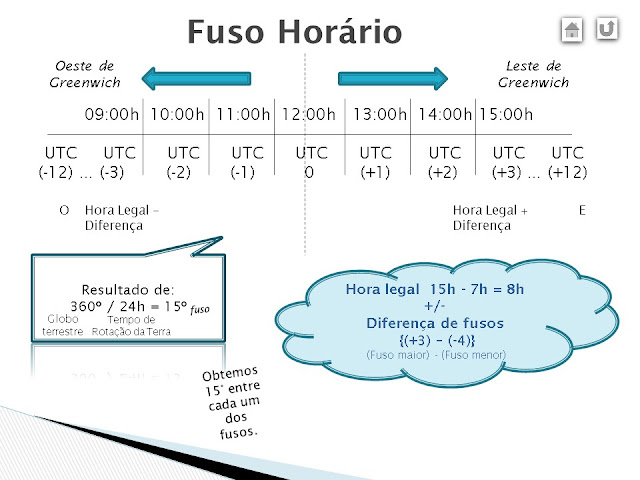

Assim, a cada 15º de deslocamento da Terra, de oeste para leste (sentido de rotação), passa-se uma hora. Como padrão internacional, a contagem das hora inicia-se na faixa do Meridiano de Greenwich.
Leste de Greenwich
Oeste de Greenwich
Resultado de:
360º / 24h = 15º
Globo terrestre
Tempo de rotação da terra
Hora legal 15h - 7h = 8h
+/-
Diferença de fusos
{(+3) – (-4)}
(Fuso maior) - (Fuso menor)
Obtemos 15° entre cada um dos fusos.
Hora legal subtrai diferença
Hora legal soma diferença
Fuso Horário brasileiro
O Brasil possui quatro fusos horários diferentes:
Ilha de Fernando de Noronha (-2 GMT)
Brasília (-3 GMT)
Manaus(-4 GMT)
Escala cartográfica
A escala nos auxilia a representarmos qualquer espaço real por meio de em um mapa. As dimensões do espaço mapeado devem ser proporcionais às dimensões do espaço real.
Rio Branco (AC) e oeste do Amazonas (-5 GMT)
Cálculo da escala

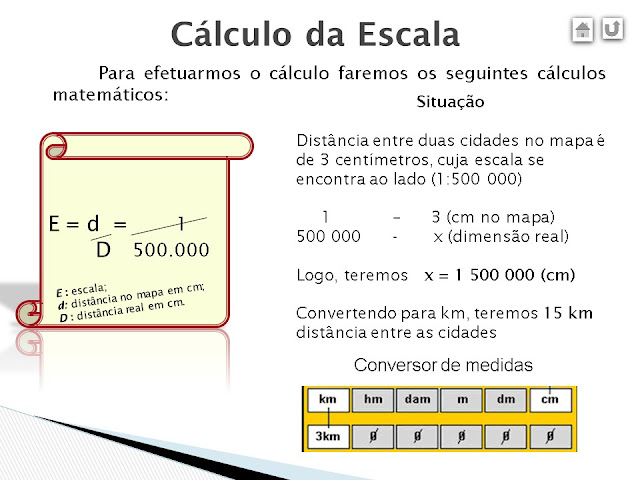

Para efetuarmos o cálculo faremos os seguintes cálculos matemáticos:
Situação
Distância entre duas cidades no mapa é de 3 centímetros, cuja escala se encontra ao lado (1:500 000)
1 – 3 (cm no mapa)
500 000 - x (dimensão real)
Conversor de medidas
E : escala;
d: distância no mapa em cm;
D : distância real em cm.
Logo, teremos x = 1 500 000 (cm)
Convertendo para km, teremos 15 km distância entre as cidades
Tipos de Escala

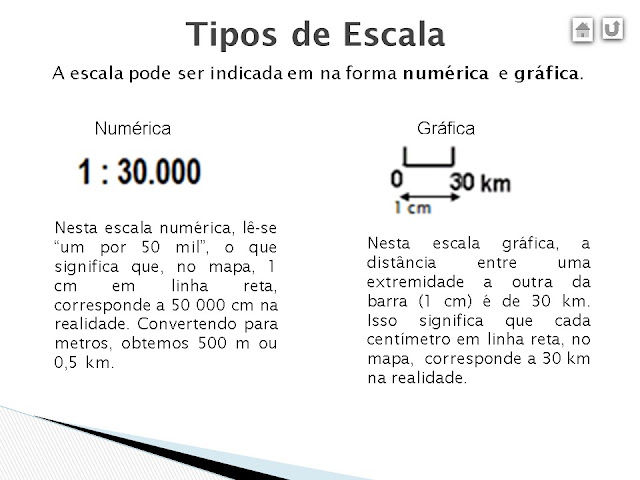

A escala pode ser indicada em na forma numérica e gráfica.
Númerica
Nesta escala numérica, lê-se “um por 50 mil”, o que significa que, no mapa, 1 cm em linha reta, corresponde a 50 000 cm na realidade. Convertendo para metros, obtemos 500 m ou 0,5 km.
Gráfica
Nesta escala gráfica, a distância entre uma extremidade a outra da barra (1 cm) é de 30 km. Isso significa que cada centímetro em linha reta, no mapa, corresponde a 30 km na realidade.
